Душевая кабина предназначена для принятия водных процедур и объединяет в одном корпусе несколько функций. Сборка проходит в несколько этапов, и каждый из них влияет на дальнейшую работу кабины.
Что нужно знать перед сборкой — общие сведения о кабине и технические параметры
В изделиях Erlit / Эрлит применяются ручной душ, гидромассажные форсунки, тропический душ, электронный пульт с FM-радио, вентилятор и подсветка. Набор функций зависит от конкретной модели.
Перед монтажом нужно установить фильтры механической очистки воды и устройство защитного отключения УЗО для кабин с электрикой. Установку гидромассажной кабины должен выполнять квалифицированный специалист.
Электрическое напряжение в сети — 220V ±10%, внутри кабины используется 12V. Давление воды должно составлять 0,2–0,4 МПа, расход — 8–12 л/мин, а температура горячей воды на входе — не выше 70°С.
Присоединительные размеры труб горячей и холодной воды — 1/2" (15 мм), диаметр сливного отверстия — 1-1/2" (40 мм). Уровень ввода канализации должен быть ниже слива поддона минимум на 70 мм, а максимальная нагрузка на поддон указана 210 кг.
После вскрытия упаковки нужно проверить комплектность и целостность изделия. Кабины перевозят крытым транспортом, а если изделие попало из холода в тепло, перед монтажом ему дают принять температуру помещения; до установки товар хранят в упаковке.

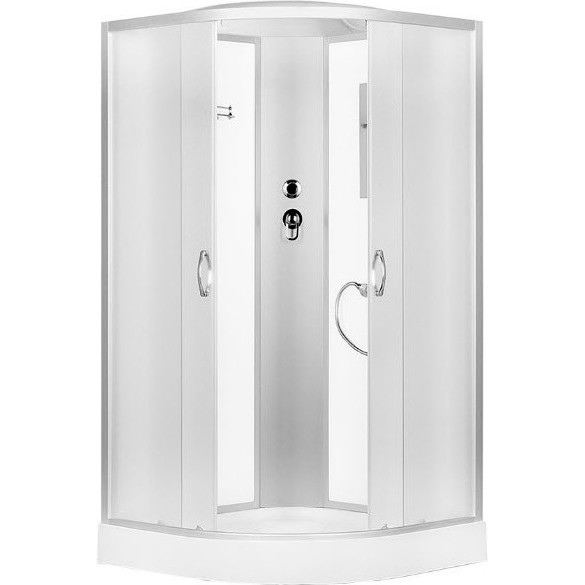

Душевая кабина ERLIT ER3510P-C3-RUS
Инструмент и подготовка коммуникаций — что подготовить до начала монтажа
Сборка кабины интуитивно понятна: процесс подробно описан в паспорте изделия, а весь крепёж поставляется в отдельных подписанных пакетах. Высокоточная подгонка деталей в заводских условиях обеспечивает их стыкуемость без лишней доработки.
Основной крепёж — болты с гайками, что снижает необходимость сверления отверстий. Провода пульта управления промаркированы разными цветами, что помогает избежать ошибок при подключении электрики, а симметричные стёкла не позволяют перепутать левую и правую дверь.
Для монтажа потребуется набор инструментов:
- дрель или аккумуляторный шуруповёрт;
- свёрла 3 и 6 мм по металлу;
- биты РН-1;
- шлицевая и крестообразная отвёртки;
- разводной газовый ключ;
- гидроизоляционная лента-фум;
- шланги для подвода воды и рулетка.
Перед началом работ проверяют целостность упаковки, сверяют маркировку деталей с содержимым коробки по паспорту изделия. Особое внимание уделяют количеству и качеству стеклянных элементов. В монтаже должны участвовать не менее двух человек.
Душевая кабина ERLIT ER3509TP-C2-RUS тонированное стекло
Порядок сборки поддона и каркаса — первые этапы монтажа
Сборка начинается с поддона: собирают каркас и переднюю панель, затем прикручивают сифон слива, обработав стык силиконовым герметиком. При установке сифона выдерживают расстояние 7-5 см от его нижней части до ввода в канализацию; сифон имеет гидрозатвор с запорным механизмом.
Поддон устанавливают на место и выставляют в горизонтальное положение с помощью уровня, вращая регулируемые ножки-подпятники. После выравнивания переходят к сборке передней стенки.
На горизонтальные профили прикручивают отбойники, которые не дают дверям биться о заднюю стенку. Затем собирают каркас передней рамы, вставляют передние неподвижные стёкла и устанавливают стенку на поддон.
Задние стенки снабжены фабричным полым силиконовым уплотнителем, что исключает промазывание стыков герметиком дополнительно. Такая технология сборки без герметика применена, например, в душевой кабине 35 серия ER3512PR-C2-RUS.
Душевая кабина ERLIT 35 серия ER350926-C2-RUS тонированное стекло
Установка стенок, дверей, крыши и комплектующих — основной монтаж
Перед установкой задних стенок на поддон на них закрепляют все навешиваемые детали. На центральную панель прикручивают форсунки, смеситель и другие комплектующие при их наличии.
На нижний и верхний торец центральной стойки ставят резиновые уплотнители, крепят сенсорный пульт управления и соединяют детали шлангами подводки воды. Затем устанавливают задние стёкла, соединяют заднюю стенку с передней и крепят конструкцию к поддону.
Двери собирают отдельно: на них прикручивают ролики, затем вставляют ролики в горизонтальные профили передней стенки сверху вниз. После этого устанавливают магнитные уплотнители, водоотсекатели и ручки, а ролики регулируют для плавного закрывания.
К задней стенке крепят зеркало, ручной душ, полочку и другие детали, если они входят в комплектацию. На крышу устанавливают трансформатор, тропический душ с втулкой, динамик и вентилятор — каждой детали соответствует своё углубление, а лампа освещения смонтирована фабрично. После этого крышу закрепляют на кабине.
Такой порядок сборки применяется и для угловых моделей, например для душевой кабины ER351226L-C2-RUS.
Душевая кабина ERLIT ER351226L-C3-RUS левый угол

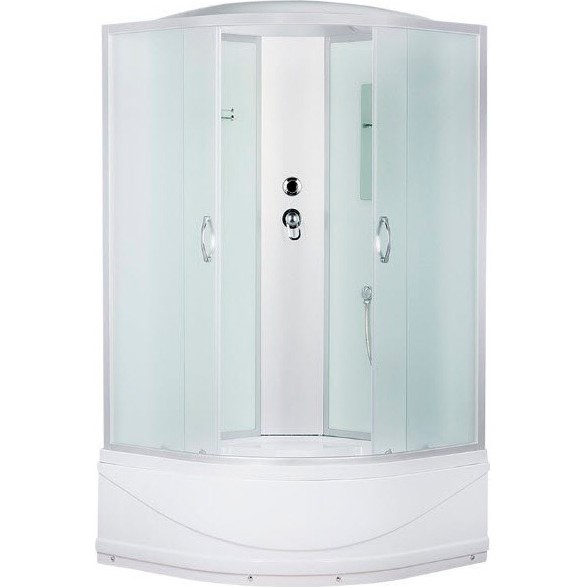

Душевая кабина ERLIT ER3508TP-C3-RUS
Подключение к воде и электричеству — финальный этап
Металлические трубы в стене соединяют со шлангами подводки холодной и горячей воды — сами шланги в комплект кабины не входят. Шланги подключают к смесителю и проверяют отсутствие протечек в местах соединений.
Шланг слива сифона вставляют в отверстие для слива воды и обрабатывают силиконовым клеем. После завершения всех монтажных работ нужно выждать 24 часа, прежде чем подключать электричество и воду.
В дальнейшем узлы кабины регулярно проверяют на отсутствие подтекания воды. По окончании пользования кабиной перекрывают подачу холодной и горячей воды и выключают внутренние потребители электроэнергии.

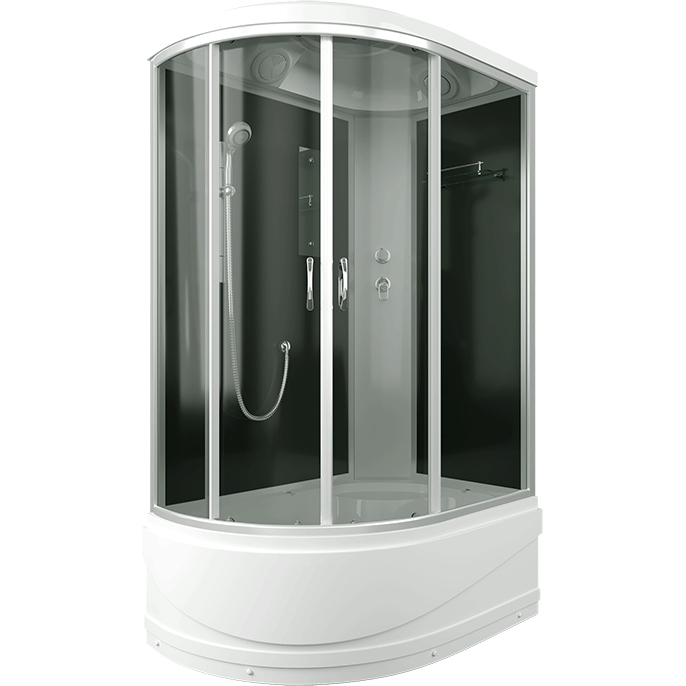

Душевая кабина ERLIT 35 серия ER3512TPR-C2-RUS тонированное стекло
Что запрещено при эксплуатации и правила ухода
При эксплуатации кабины действует ряд ограничений:
- использовать кабину не по назначению;
- устанавливать кабину на улице;
- находиться в кабине в состоянии алкогольного или наркотического опьянения;
- находиться в кабине вдвоём;
- вставать на край поддона;
- использовать кабину людям с боязнью замкнутого пространства;
- чистить кабину абразивными и агрессивными моющими средствами.
Детям и пожилым людям пользоваться кабиной без присмотра не рекомендуется. Элементы упаковки — пластиковые пакеты и металлические скрепки — потенциально опасны для детей, их убирают в недоступное место сразу после установки.
Перед любыми операциями по уходу за кабиной нужно вынимать вилку из розетки или отключать электричество на щитке. Регулятор подачи воды при открытии должен находиться в среднем положении, чтобы избежать температурного шока.
Очистку кабины производят мягкой тканью или губкой со специальными жидкими моющими средствами. Изделие предназначено для бытового использования внутри помещений.

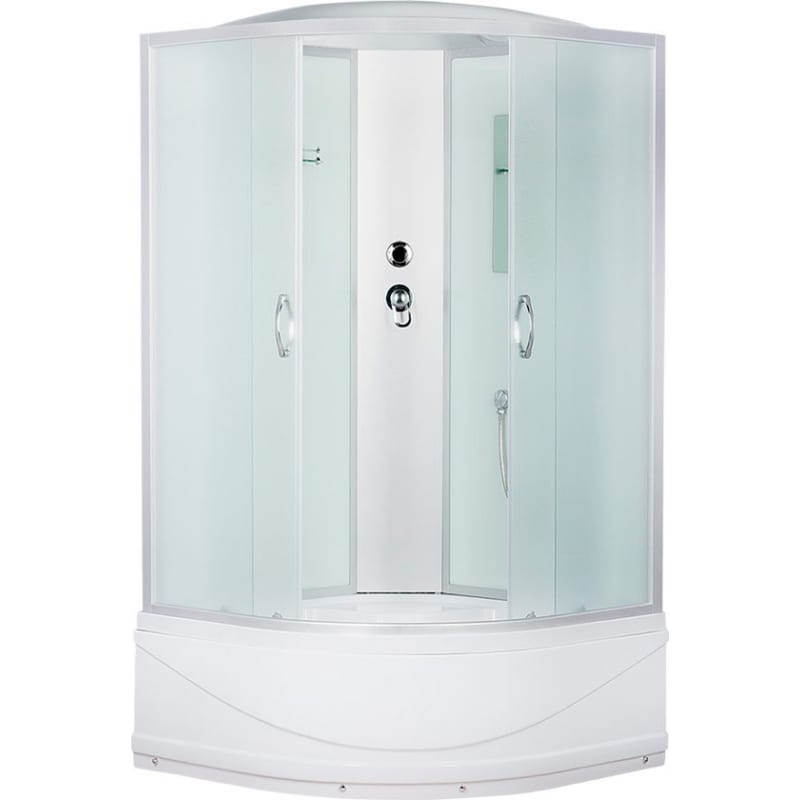

Душевая кабина ERLIT ER3509TP-C3-RUS
Кабины Erlit в ассортименте магазина — примеры моделей
В ассортименте представлены модели с разной конфигурацией и комплектацией. У душевой кабины ER3512PR-C3-RUS правый угол большинство элементов крепится болтами с гайками, что минимизирует необходимость сверления отверстий; подробное описание монтажа указано в паспорте, который входит в комплектацию.
У душевой кабины ER3509TP-C2-RUS поддон усилен закладной из ДСП толщиной 16 мм и выдерживает нагрузку до 370 кг. Сборка этой модели выполняется без использования герметиков.
У душевой кабины ER351226L-C2-RUS термически закалённое стекло дверец при разрушении образует осколки с притуплёнными краями.
В каталоге также представлена душевая кабина ER3512TPR-C2-RUS с тонированным стеклом. Модель ER3508TP-C3-RUS и ER3510P-C3-RUS дополняют линейку другими типоразмерами и конфигурациями дверей.

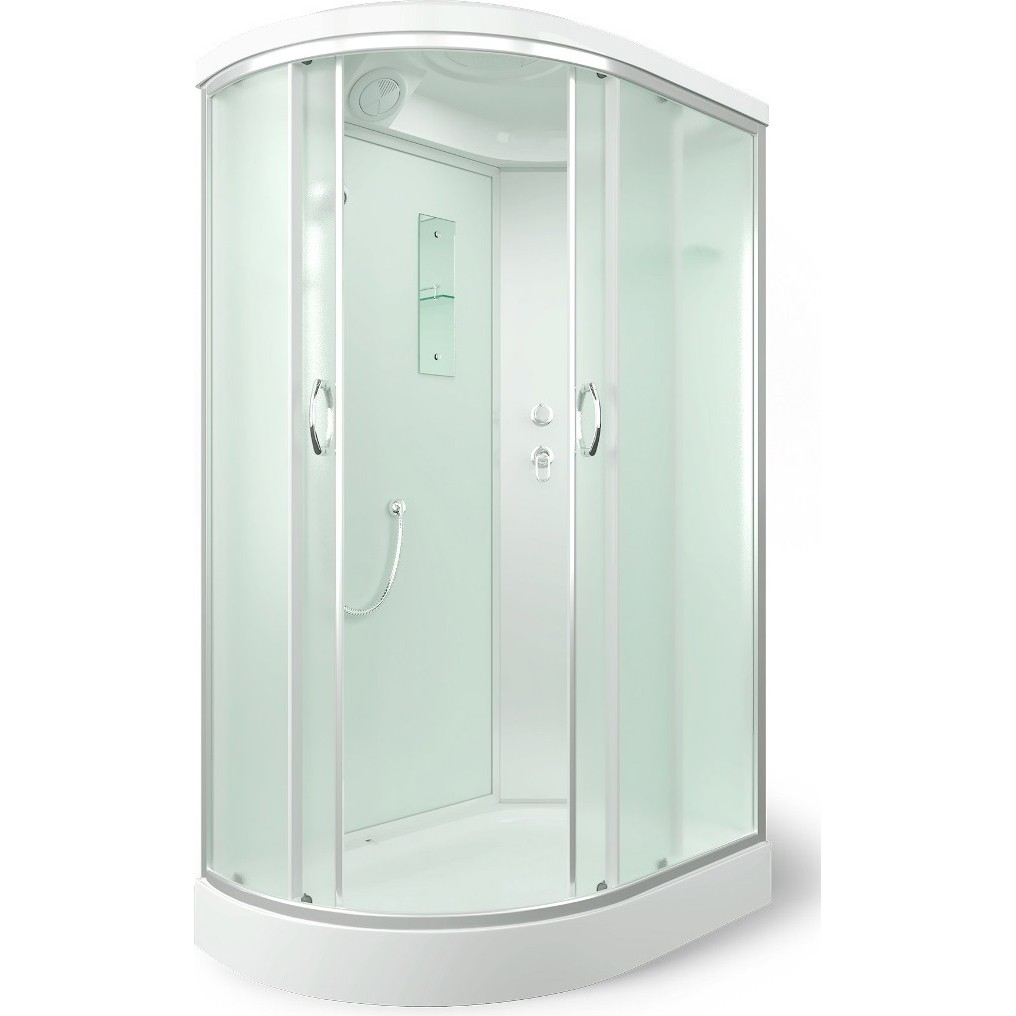

Душевая кабина ERLIT ER3512PR-C3-RUS правый угол
